  • 上海良大閥門有限公司
  • 電話：021-51875578
  • 傳真：021-57443237
  • 手機：13916747333
  • 郵箱：a15566@126.com
  • 地址：奉賢區工業綜合開發區942號
當前位置：首頁 >> 陶瓷閥門 >> 圓頂閥 >> 氣動圓頂閥
更新時間 2025-5-10 0:35:05


圓頂閥
    氣動圓頂閥
    氣動圓頂閥   產品名稱： 氣動圓頂閥
    型號：YDF-B
    口徑：DN50-350
    壓力：1.0-6.4MPa
    材質：鑄鋼、不銹鋼

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【氣動圓頂閥】

       氣動圓頂閥詳細介紹

    氣動圓頂閥產品概述：

    氣動圓頂閥是一種新型的快速關閉閥門，它采用國際先進的氣封式結構，閥門啟閉時閥芯與可充氣密封圈之間無接觸，密封圈采用特殊配方橡膠制成，可廣泛應用于粉狀物料的密封，是氣力輸送系統中的關鍵部件，廣泛應用于電力、冶金、化工、食品、制藥等領域。閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長。


    氣動圓頂閥性能原理：
     圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸，以確保密封的可靠。橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用于氣體、液體、半流體及固體粉末等物質。氣動執行器采用直線汽缸或扇形氣缸全封閉驅動，輸出扭距大，性能可靠，可滿足在惡劣工況條件下工作。


    氣動圓頂閥應用規范：

    設計與制造
    Design and manufacture

     GB/T 12224

     連接端尺寸
    Connection end
    dimension

     結構長度
    Structural length

    廠商標準
     Manufacturer's standard

    法蘭尺寸
     Flange dimension

    廠商標準
     Manufacturer's standard

     檢驗與試驗      Inspection and test

    GB/T 9092

     材料
    Material

    碳鋼
     Carbon steel

     GB/T 12229

    不銹鋼
     Stainless steel

    GB/T 12230

     標志      Mark

    GB/T 12220


    氣動圓頂閥    零件材料：

    序號
    N o.

     名稱
    Name

    材料
    material

    序號
    N o.

      名稱
    Name

     材料
    material

     1

     閥體
    Body

     WCB

     6

    座板
    Seat plate

     WCB

     2

     下閥桿
    Stem

     2Cr13

     7

    隔環
     Spacer ring

     F6a

     3

    半球體
    Half & ball

     WCB+球面鍍硬鉻
    WCB+Spherical surface with hard chrome plating

    8

     擺桿
    Swing bar

    WCB

     4

    上閥桿
     Stem

    2Cr13

     9

    支架
     Blacket

    Q235

     5

     密封圈
    Seal Ring

     耐磨橡膠
    Anti-wear rubber

     10

     氣動裝置
    Pneumatic device

     成品件
    Finished pieces

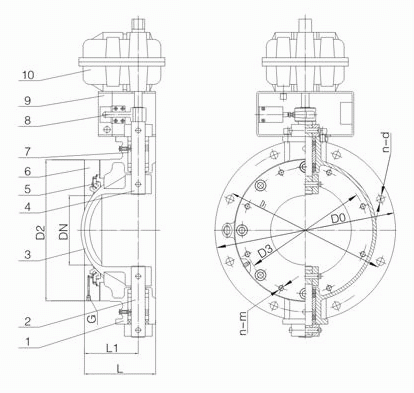

    氣動圓頂閥外形結構圖：


    氣動圓頂閥    連接尺寸：

     DN

     L

     L1

     D0

     D1

     D2

     D3

     G

     n-M

     n-d

     50

    100

    60

    280

    240

    160

    125

     1/8

    4-M12

     4-18

     65

    110

    70

     250

    210

    180

    145

    1/8

    4-M12

     4-18

     80

     120

     80

     280

     240

     200

     160

     1/8

    4-M12

    6-18

     100

     130

     95

     335

     295

     240

     200

     1/8

    4-M12

     6-18

     125

     140

     110

     365

     325

     280

     240

     1/8

    6-M12

     6-22

     150

     160

     125

     390

     350

     320

     280

     1/8

    6-M12

     6-22

     175

     180

     140

     440

     400

     360

     320

     1/8

    8-M12

     8-22

     200

     205

     155

     520

     470

     415

     315

     1/8

    8-M12

     8-22

     250

     240

     185

     580

     525

     460

     420

     1/8

    8-M20

     12-27

     300

     280

     220

     640

     585

     530

     470

     1/8

    8-M20

     12-27

     350

     320

     250

     740

     675

     605

     480

     1/8

    8-M20

     12-27

    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氣動圓頂閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
