當前位置：首頁 >> 陶瓷閥門 >> 陶瓷球閥 >> 陶瓷電動V型調節球閥
更新時間 2025-5-10 0:35:02


陶瓷球閥
    陶瓷電動V型調節球閥
    陶瓷電動V型調節球閥   產品名稱： 陶瓷電動V型調節球閥
    型號：QV941TC、QV947TC
    口徑：DN15-300
    壓力：1.6-6.4MPa
    材質：鑄鋼、不銹鋼

    良大優勢：

    		 1、質量穩定：實行全過程質量監控
    細心把關，全方位檢測！
    2、價格合理：高效率的成本控制
    減少開支，讓利于客戶！
    3、交貨快捷：充足的庫存，便捷的物流
    嚴格按照合同期交貨！

    訂貨須知：

    		請您盡量提供詳細參數
    ①名稱 ②型號 ③口徑 ④壓力 ⑤材質
    ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件

    良大服務：

    		提供全套流體控制解決方案，良大閥門
    售前、售中、售后專業服務。
    您正在瀏覽：【陶瓷電動V型調節球閥】

       陶瓷電動V型調節球閥詳細介紹

    陶瓷電動V型調節球閥產品概述：

    陶瓷電動V型調節球閥具有控制精確、流阻小、流量系數大、結構簡單、密封性能好，是真正的高效率進行控制工藝工況的一種閥門。 V型球閥具有等百分比流量調節（對數）特性，可以更精準、更靈活地對介質進行流量調節，可調范圍大，調節速度快，維護簡單，節約成本。在開啟與關閉的過程中，球體的V形道與閥座間具有剪切作用，可將介質中的纖維、固體顆粒等切碎并除去，且結構陶瓷具有很好的自潔性

    陶瓷電動V型調節球閥結構特點：

    1、所有介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能、且隔熱性好、熱膨脹小。

    2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。

    3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性及高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。

    4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢，也是目前唯一合適此類介質的閥門。


    陶瓷電動V型調節球閥應用規范：

    設計與制造

    GB/T 12237

    B16.34

    連接端尺寸

     結構長度

    GB/T 12221

    ANSI B16.10

    法蘭尺寸

     GB/T 19113

     ANSI B16.5

      檢驗與試驗

    GB/T 13927

     API 598

     材料

    碳鋼

    GB/T 12229

    不銹鋼

    GB/T 12230

      標志

    GB/T 12220

      供貨

    GB/T 12252


    陶瓷電動V型調節球閥零件材料：

    序號

    名稱

    材料

    序號

    名稱

    材料

     1

    閥體

    Ss304 A105N

    7

    密封圈

    硅膠/氟膠

    2

     中閥體

    Ss304 A105N

    8

     閥桿

     SS 2Cr13

    3

    法蘭座

     結構陶瓷

    9

     填料

    石墨

    4

     閥座

     結構陶瓷

    10

    填料壓蓋

     Ss304 WCB

     5

    球體

    結構陶瓷

    11

     支架

     Ss304 Q235

     6

     中套

     結構陶瓷

    12

     電動裝置

    組件

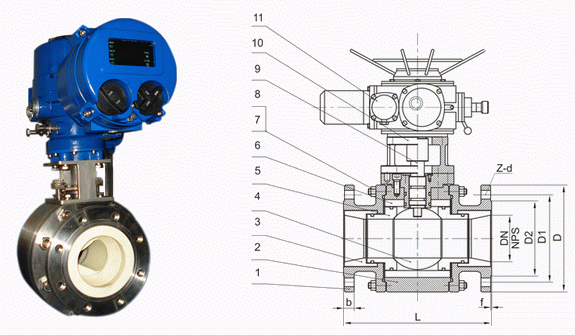

    陶瓷電動V型調節球閥外形結構圖：



    陶瓷電動V型調節球閥連接尺寸：

    型號

    規格

    H

     L

     D

     D1

     D2

     n-d

     b

     f

    DN

    NPS

    QV41TC-150C/P

     15

    1 /2"

     170

     108

     90

     60.3

     34.9

     4-M12

     11.6

     2

    QV41TC-150C/P

     20

    3 /4"

     180

     117

     100

     69.9

     42.9

     4-M12

     13.2

    2

    QV41TC-150C/P

     25

    1"

     185

     127

     110

     79.4

     50.8

     4-M12

     14.7

     2

    QV41TC-150C/P

     32

    1-1/4"

      220

     140

    115

    88.9

    63.5

    4-M12

     16.3

     2

    QV41TC-150C/P

     40

    1-1/2"

     230

     165

    125

    98.4

     73.0

     4-M12

     17.9

     2

    QV41TC-150C/P

     50

    2"

     247

     178

    150

    120.7

    92.1

    4-M16

    19.5

     2

    QV41TC-150C/P

     65

    2-1/2"

      270

     190

    180

    139.7

     104.8

    4-M16

     22.7

    2

    QV41TC-150C/P

     80

    3"

     310

     203

    190

    152.4

     127.0

     4-M16

    24.3

     2

    QV47TC-150C/P

    100

    4"

     355

     229

    230

     190.5

    139.7

     8-M16

     24.3

     2

    QV47TC-150C/P

    125

    5"

    430

     356

    255

    215.9

    157.2

     8-M20

    24.3

     2

    QV47TC-150C/P

     150

    6"

     490

     394

    280

     241.3

     185.7

     8-M20

    25.9

    2

    QV47TC-150C/P

     200

    8"

     590

    457

    345

    298.5

     215.9

     8-M20

     29.0

     2

    提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【陶瓷電動V型調節球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
